485隔离模块应用遇到问题无法解决?-j9九游会真人游戏第一品牌赢

放大字体  缩小字体   日期:2023-09-21 15:00:23  浏览量:442

一、引言

在使用总线通讯模块时,工程师常常会遇到产品失效的情况,无法找到对应的j9九游会真人游戏第一品牌赢的解决方案。本文将对隔离收发模块应用时可能遇到的常见问题进行梳理,进行原因分析并提供对应j9九游会真人游戏第一品牌赢的解决方案。

二、485通讯总线架构组成

在分析问题原因、确定j9九游会真人游戏第一品牌赢的解决方案之前,首先需要对产品的架构组成具备一定的了解。以隔离485通讯模块为例,产品可以分为以下三个部分。

三、如何测试485通讯模块?

在遇到失效情况时,首先需要对产品进行测试,以下为常见测试排查问题的方法:

1)输入端:测试vcc输入电压是否正确,测试re/de/txd/rxd电压/阻抗是否正确。

2)输出端:测试viso输出电压是否正确,测试ab引脚对地阻抗/电平是否正确。

3)信号传输:给txd信号,测试txd引脚电平/ab差分电平是否正确及传输波形是否有失真、干扰等。

4)给ab差分信号,测试ab引脚电平/rxd输出是否正确及传输波形是否有失真、干扰等。

此外,不具备搭建单体测试环境时,直接用万用表、示波器在整机上测试也可达到类似测试效果,注意测试时尽量接近产品引脚位置测试。

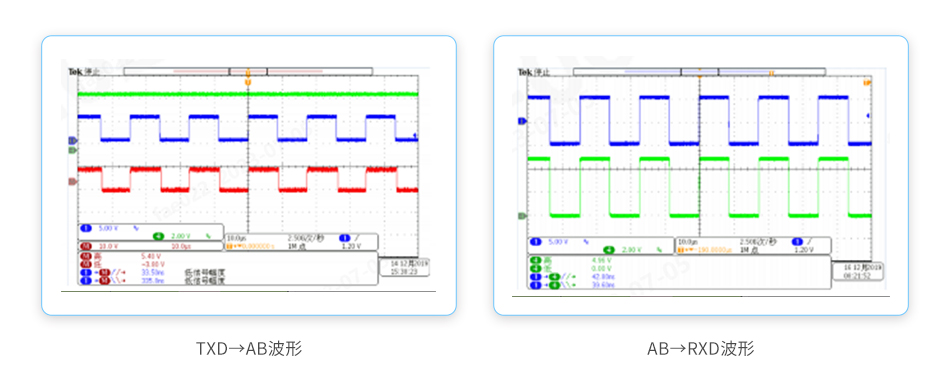

如下是正常485收发的实测通信较好的波形可做参考对比。

四、常见的典型问题与解决对策

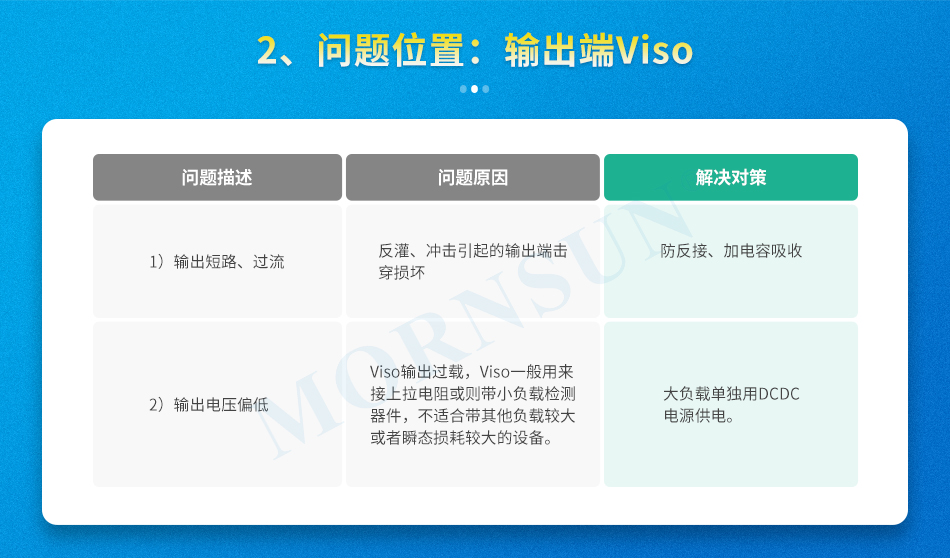

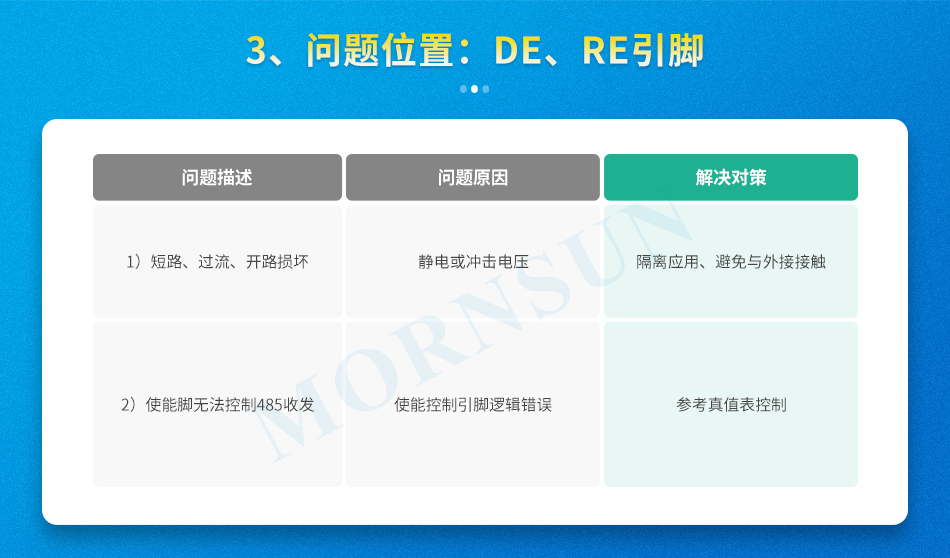

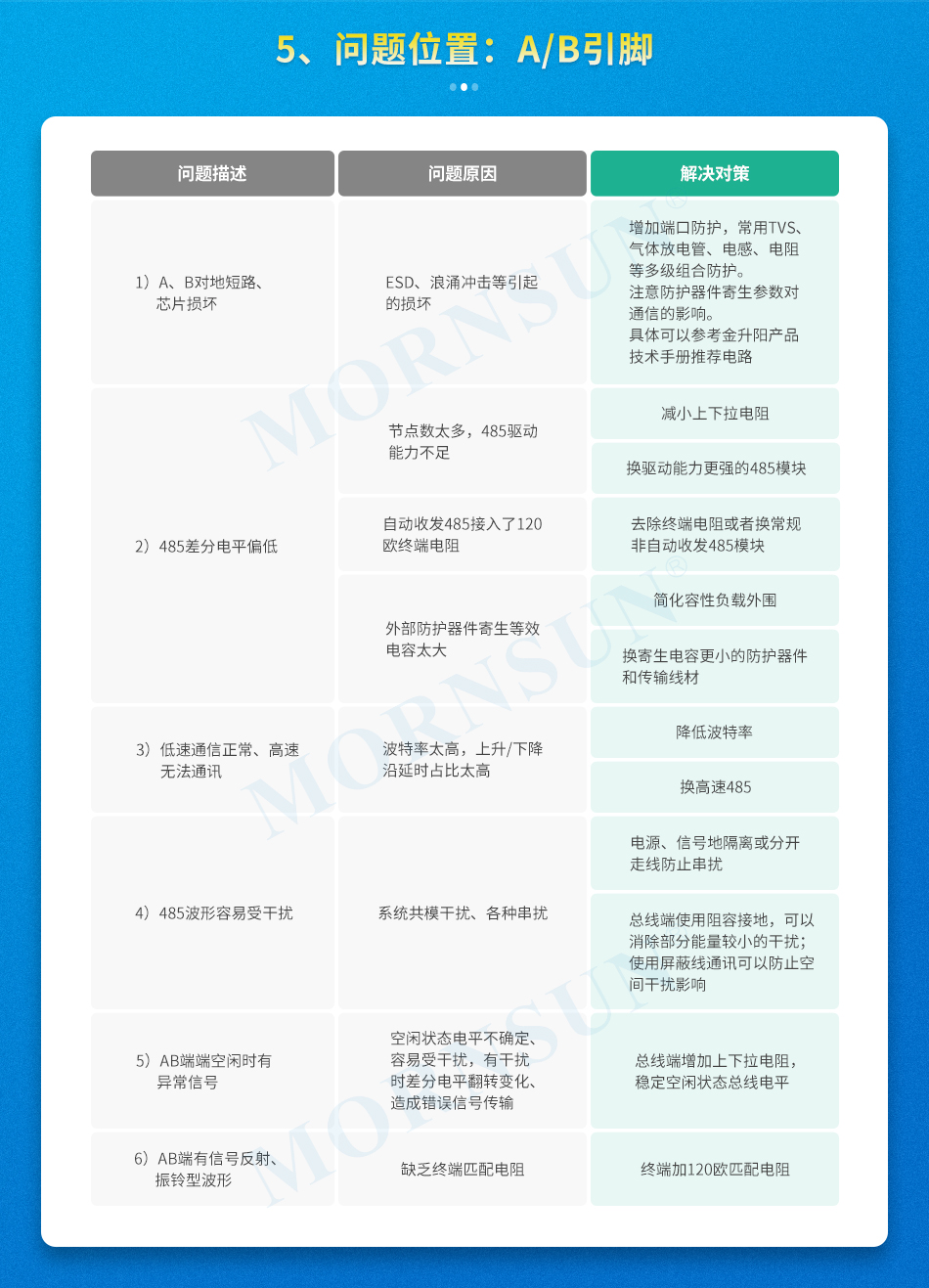

根据测试排查到具体问题的位置后,可参考以下对应j9九游会真人游戏第一品牌赢的解决方案。

五、小结

选择成熟稳定的品牌产品,可以规避质量风险;选择合适的产品型号、应用更匹配,可以规避应用短板。

金升阳在工业隔离总线485/can/232收发产品上有着完善的布局,目前已发展到r5系列,产品体积符合rohs标准--芯片级soic封装,在芯片内部集成了电源隔离 信号隔离方案,同步也对外提供自主研发的ic配套方案。

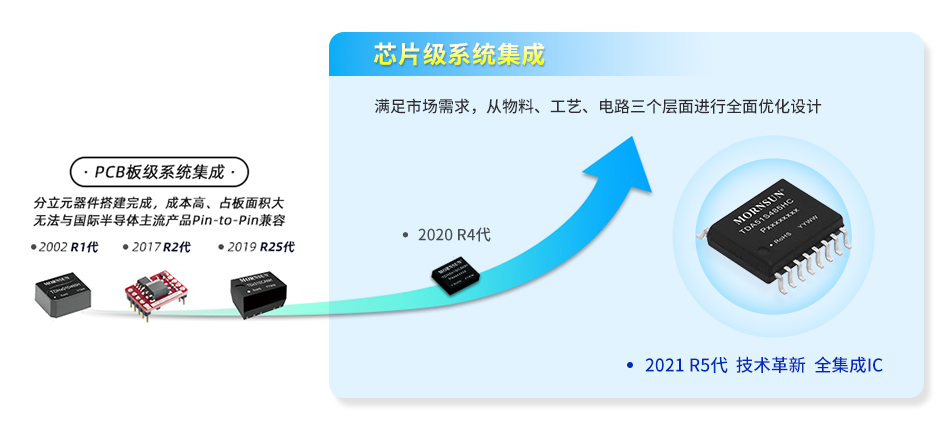

金升阳信号通讯模块发展历程

金升阳隔离收发模块及ic有成熟的方案,在生产工艺、质量管控上,销售业务、j9九游会老哥俱乐部交流的技术支持服务周到,为客户提供一站式电源及信号接口j9九游会真人游戏第一品牌赢的解决方案。
