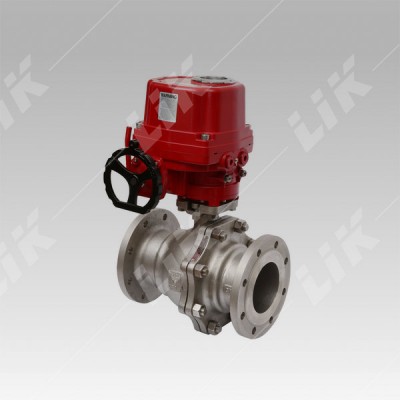

进口电动球阀是一种转角90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径等并成一直径,介质可以毫无损失的流过。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
进口电动球阀的结构特点
1、流体阻力小、球阀是所有阀类中流体阻力较小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆摩擦力矩,可使用阀杆长期操作平衡灵活。
3、阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质的压力的增大而增大。
4、阀杆密封可靠,由于阀杆只做旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增大而增大。
5、由于聚四氟乙烯材料具有良好的自润滑性,与球体的摩擦损失小,球阀的使用寿命长。
进口电动球阀的外形和连接尺寸
dn | t | h | m | r | d |
15 | 130 | 53 | 4-14 | 16 | 65 |
20 | 140 | 57 | 4-14 | 20 | 75 |
25 | 150 | 68 | 4-14 | 25 | 85 |
32 | 165 | 75 | 4-18 | 32 | 100 |
40 | 180 | 78 | 4-18 | 40 | 110 |
50 | 200 | 89 | 4-18 | 50 | 125 |
65 | 220 | 99 | 4-18 | 65 | 145 |
80 | 250 | 104 | 8-18 | 80 | 160 |
100 | 280 | 113 | 8-18 | 100 | 180 |
结语
进口电动球阀适用于两位切断、调节的场合。电动开关型球阀阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20ma信号及220vac电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
