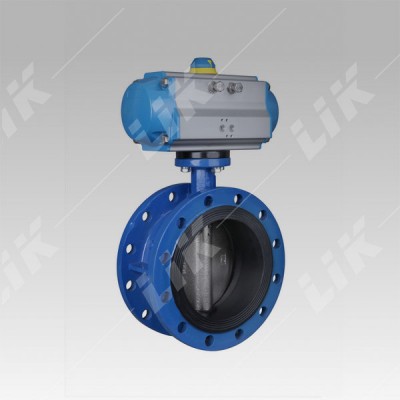

进口气动法兰蝶阀由角行程气动活塞式执行器及蝶阀阀体组成,采用三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。气动法兰蝶阀开启力矩小,灵活方便,省力节能。
进口气动法兰蝶阀产品特点
1. 进口气动法兰蝶阀结构简单、体积小、重量轻,只由少数几个零件组成,便于安装。
2.气动对夹蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。
3.气动对夹蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
4.气动对夹蝶阀寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。
5.巧妙的楔形设计使气动对夹球阀有越关越紧的自动密封功能。
进口气动法兰蝶阀的工作原理
进口气动法兰蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则处于全开状态。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
进口气动法兰蝶阀技术参数:
公称通径 |
40~1200mm |
公称压力 |
pn1.0、1.6、2.5、4.0mpa |
连接形式 |
法兰式连接 |
驱动形式 |
气源驱动(压缩空气5~7bar) |
阀体结构 |
软密封(中线型),硬密封(双偏心,三偏心) |
适用温度 |
软密封≤150℃,硬密封≤450℃ |
阀体材质 |
碳钢、不锈钢304、不锈钢316 |
控制方式 |
开关型(开关两位切断),调节型(4~20ma控制) |
作用形式 |
单作用(常开,常闭,弹簧复位),双作用(气开气关式 |
进口气动法兰蝶阀零件材料:
零件名称 |
材料名称 |
阀体 |
球墨铸钢、铸钢、合金钢、不锈钢 |
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 |
各种橡胶、聚四氟 |
阀杆 |
2cr13、不锈钢 |
填料 |
o型圈、柔性石墨o |

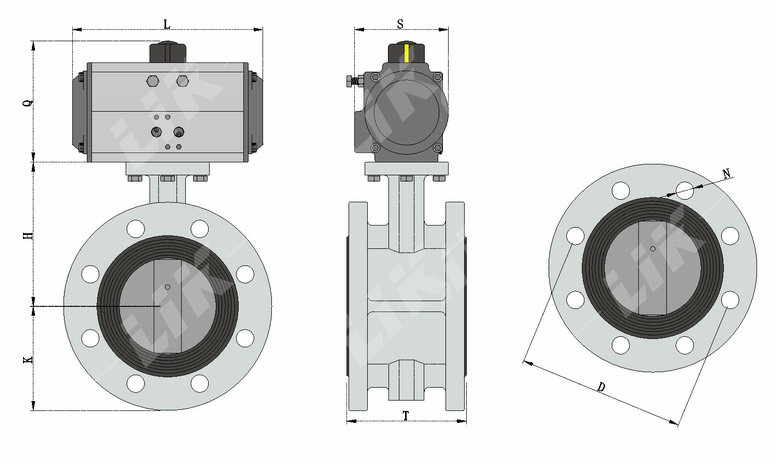

进口气动法兰蝶阀连接尺寸
dn |
a |
h |
h1 |
l |
d1 |
50 |
168 |
220 |
82 |
109 |
165 |
65 |
219 |
234 |
91 |
112 |
185 |
80 |
249 |
254 |
98 |
114 |
200 |
100 |
274 |
283 |
108 |
128 |
220 |
125 |
316 |
295 |
123 |
141 |
250 |
150 |
356 |
349 |
140 |
141 |
285 |
200 |
417 |
404 |
169 |
155 |
340 |
250 |
452 |
448 |
202 |
166 |
395 |
300 |
540 |
550 |
223 |
180 |
445 |
350 |
685 |
770 |
253 |
190 |
505 |
400 |
743 |
829 |
283 |
216 |
565 |
进口气动蝶阀安装注意事项
1、安装前检查各部分部件无缺失,型号无误,检查阀体内无杂物,电磁阀和消音器内无阻塞
2、将阀门和汽缸均置于关闭状态。
3、将汽缸撞到阀门上,(安装方向与阀体平行或垂直都可以),再看螺丝孔是否对正,不会有太大偏差,如有少许偏差,将气缸体转动一点就可以了,然后将螺丝紧固。
4、安装完毕后,对进行调试(正常情况下供气压力为0.4~0.6mpa),调试运行时须手动操作电磁阀启闭(将电磁阀线圈失电后手动操作方可有效),观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力,之后正常,则需要将气缸行程调小(把气缸两端行程调节螺丝同时往里调一点,调整时需将阀门运行到开位置,然后将气源关掉再调),直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是,可调型消音器可以调节阀门的启闭速度,但不可调得过小,否则可能引起阀门不动作。
5、得发在安装前应保持干燥,不可露天存放
6、安装蝶阀前要检查管道,确保管道内无焊渣等异物
7、阀体手动启闭阻力适中,蝶阀扭矩与所选执行器扭矩匹配。
8、蝶阀连接用法兰规格正确,管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰,不得使用平焊法兰。
9、确认法兰焊接无误,蝶阀安装完毕后不得再焊接法兰,以免烫伤橡胶件。
10、装好的管道法兰要进行对中,并与放入的蝶阀进行对中。
11、装上所有的法兰螺栓,并用手拧紧,将确认蝶阀与法兰已然对中,然后小心的启闭蝶阀,确保启闭灵活。
12、将完全开启,用扳手按照对角线次序将螺栓拧紧,无需垫圈,切勿将螺栓拧的过紧,以防造成阀圈的严重变形,启闭扭矩过大
