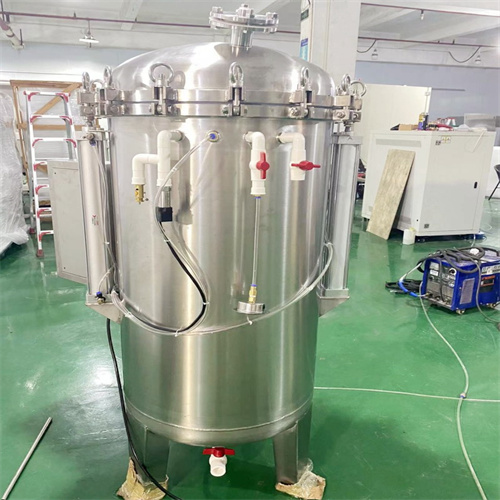

水浸防水喷淋测试设备适用于防水并在运输或使用期间可能遭受浸水的电工电子产品；试件浸入到规定深度的水箱中承受规定的压力，条件试验后检查水进入的情况并检查性能的变化。
设备使用条件
|
电源：ac220v单相三线，50hz 单独做个32a空气开关，空气开关要有接线端子， 电源线≥2.5平方 |
|
功率：1kw（空载） |
|
环境条件：温度5℃～40℃ 相对温度 ≤85％rh |
|
安全保护系统：漏电保护 |
主要配置清单
|
序列 |
名称 |
品牌 |
备注 |
|
1 |
控制器 |
昆仑通泰 |
|
|
2 |
交流接触器 |
正泰 |
|
|
3 |
中间继电器 |
士研/欧姆龙 |
|
|
4 |
气缸 |
sans |
|
|
5 |
压力调节阀 |
sans |
|
|
6 |
电源按钮 |
上海红波 |
|
|
7 |
断路器 |
正泰 |
|
|
8 |
电磁阀 |
亚克德 |
|
水浸防水喷淋测试设备符合标准
|
gb/t4208-2008 外壳防护等级 |
|
gb/t2424.23 电工电子产品环境试验 水试验导则 |
|
gb/t10485-89 |
|
gb/t4942.1-2001 旋转电机外壳保护分级 |
|
gb/t4942.2-93 低压电器外壳防护等级 |
技术参数
|
罐体内径 |
400mm |
|
罐体高度 |
600mm |
|
机器总尺寸 |
约800×600×1000mm（w*d*h） |
|
模拟水深 |
0～50m |
|
压力保持范围 |
常压～500kpa |
|
吊篮承重 |
10 kg |
|
不锈钢罐厚度 |
6 mm |
|
时间控制 |
0～99分99秒 |
|
水位显示 |
硅胶软管 刻度钢尺显示水位 |
|
提升装置 |
手动提升不锈钢吊篮 |
|
吊篮尺寸 |
200*200mm |
|
控制系统 |
触摸屏控制器 |
|
容器材质 |
304不锈钢罐 |
