进口气动三片式内螺纹球阀阀体铸造采用中国台湾省引进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。内螺纹气动球阀阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。适用于pn1.0～4.0mpa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～250℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
结构特点features
1、结构简单、拆卸方便；
2、启闭力矩小、可靠性高、使用寿命长；
3、球阀采用高平台结构、iso5211连接标准、安装便捷；
4、双向密封、双向承压、自动补偿、自洁功能；
5、防火防静电结构，符合api607、gb/t6899等标准规范；
6、可适用纤维和微小颗粒的悬浊液及粘性介质。

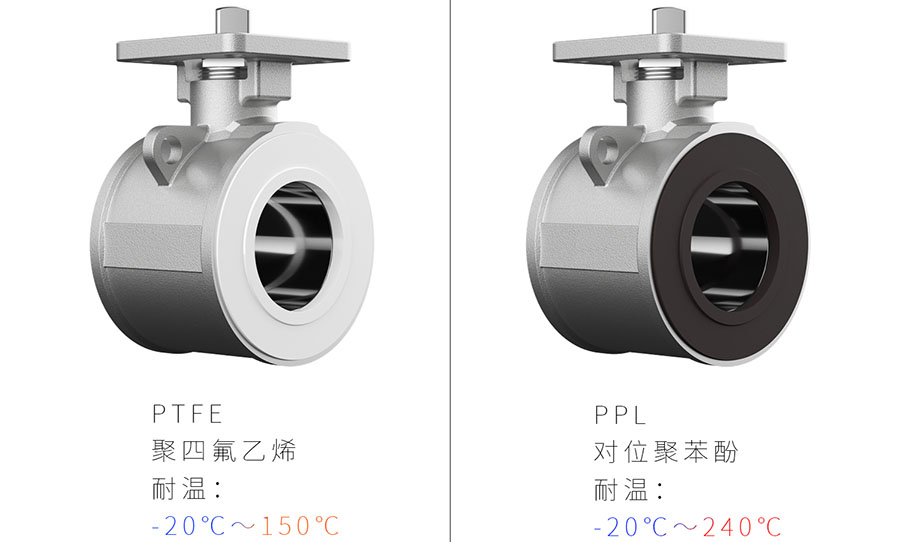

耐高温防静电，其核心更关键。介质不同阀芯/密封圈可选

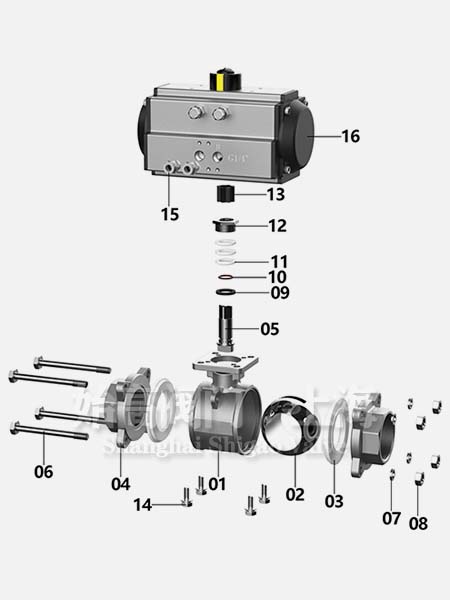

主要零部件材质material of main parts
|
序号 | 零件名称 | 材质 |
| 1 | 阀体 | 不锈钢sus304/sus316 | |
| 2 | 球体 | 不锈钢sus304/sus316 | |
| 3 | 阀座 | 聚四氟乙烯/ppl | |
| 4 | 边盖/阀盖 | 不锈钢sus304/sus316 | |
| 5 | 阀杆/阀轴 | 不锈钢sus304/sus316 | |
| 6 | 螺栓 | 不锈钢sus304 | |
| 7 | 弹性垫片 | 不锈钢sus304 | |
| 8 | 螺母 | 不锈钢sus304 | |
| 9 | 止推垫 | 聚四氟乙烯/碳纤维 | |
| 10 | 轴密封o型圈 | 氟橡胶/三元乙丙epdm | |
| 11 | 填料 | 聚四氟乙烯/ppl | |
| 12 | 压盖/压帽 | 不锈钢sus304/sus316 | |
| 13 | 八角套 | 粉末冶金 | |
| 14 | 锁紧螺丝套件 | 不锈钢sus304 | |
| 15 | 气管接头 | 铜电镀 | |
| 16 | 气动执行器 | at |

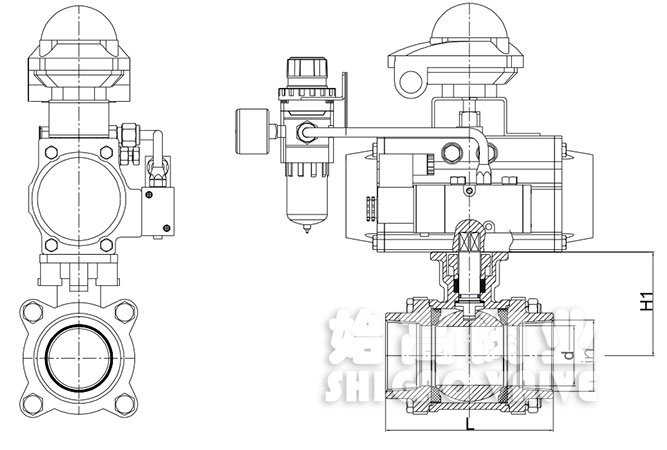

外形尺寸overall dimension
| 公称通径dn | in | d | l | h1 |
| 15 | 1/2" | 15 | 75 | 72 |
| 20 | 3/4" | 20 | 80 | 82 |
| 25 | 1" | 25 | 90 | 90 |
| 32 | 1-1/4" | 32 | 110 | 95 |
| 40 | 1-1/2" | 38 | 120 | 105 |
| 50 | 2" | 50 | 140 | 113 |
| 65 | 2-1/2" | 63.5 | 185 | 149 |
| 80 | 3" | 75 | 205 | 159 |
| 100 | 4" | 100 | 225 | 165 |
