进口气动蝶阀采用中线型设计，其阀门主要结构由阀体、阀瓣、阀座、阀杆及传动操作机构等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理学特性，适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化物质。广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医药、等系统流体管线上作调节和截流装置。

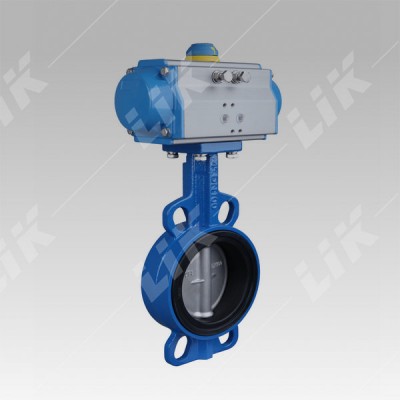

气动软密封中线蝶阀是由气动执行器和软密封中线蝶阀组成。是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多，其主要优点是结构简单，体积小重量轻，造价低，该特点很显著，安装在高空暗道，经过二位三通（或者二位五通）电磁阀控制操作方便，也可以调节流量介质
主要零部件材质material of main parts
| 序号 | 名称 | 材质z | 材质c | 材质p |
| 1 | 阀座 | 橡胶、四氟 | ||
| 2 | 圆柱销 | 45钢 | 45钢 | 不锈钢 |
| 3 | 蝶板 | 球墨铸铁镀硬铬 | 碳钢或不锈钢 | 不锈钢 |
| 4 | 阀体 | 灰铸铁 | 碳钢 | 不锈钢 |
| 5 | 螺栓 | 35钢 | 碳钢 | 不锈钢 |
| 6 | 阀杆 | 45钢 | 不锈钢 | 不锈钢 |
| 7 | 键 | 45钢 | 45钢 | 不锈钢 |
| 8 | 衬套 | 铜基粉末冶金 | 铜基粉末冶金 | 铜基粉末冶金 |
| 9 | o型圈 | 橡胶、氟橡胶 | ||
| 10 | 气动装置 | at系列、rt系列、aw系列 | ||
| 11 | 位置指示器 | 塑料 | ||
外形尺寸overall dimension
| dn | l | l1 | l2 | h | h1 | d |
| 50 | 42 | 141/159 | 71/83 | 269/281 | 68 | 52.9 |
| 65 | 44.7 | 159/211 | 83/95 | 283/303 | 75 | 64.5 |
| 80 | 45.2 | 159/248 | 83/107 | 289/309 | 93 | 78.8 |
| 100 | 52.1 | 211/269 | 95/123 | 320/338 | 104 | 10.4 |
| 125 |
54.4 |
248/269 | 107/123 | 351/366 | 118 | 123.3 |
| 150 | 55.8 | 269/345 | 123/152 | 380/405 | 133 | 155.6 |
| 200 | 60.6 | 345/409 | 152/172 | 435/477 | 165 | 202.5 |
| 250 | 65.6 | 409/438 | 172/187 | 509/552 | 197 | 250.5 |
| 300 | 76.5 | 438/550 | 187/215 |
597/62 2 |
224 | 301.6 |
| 350 | 76.5 | 550/600 | 215/240 | 653/688 | 267 | 333.3 |
| 400 | 86.5 | 550/633 | 215/262 | 720/787 | 309 | 389.6 |
