进口电动球阀是一种转角0~90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用lika10y系列高性能执行机构，产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
进口电动球阀产品特点http://www.germanyvalve.com/jinkoudiandongqiufa.html
1.流体阻力小、球阀是所有阀类中流体阻力z小的一种，即使是缩径球阀，其流体阻力也相当小。
2.止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3.阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈， 结构易于密封，而且球阀的阀封能力随着介质压力的增大而增大。
4.阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5.由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6.下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封
进口电动球阀技术参数
|
公称通径 |
dn15～dn400(1/2"～16") |
|
压力范围 |
pn1.6～6.4mpa (150～300lb) |
|
温度范围 |
-40℃～ 425℃（定做高温） |
|
材质可选 |
碳钢、不锈钢、铬钼钢、合金钢. |
|
密封材料 |
ptfe、ppl、peek、金属 |
|
连接方式 |
法兰式、内螺纹、法兰 焊接 |
|
驱动方式 |
电动执行器 |
|
控制方式 |
开关型、调节型、防爆型 |
|
可选附件 |
电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀、防爆软管等 |
进口电动球阀主要零件材料
|
零件名称 |
材料 |
|||
|
阀体、阀盖 |
wcb |
304(cf8) |
316(cf8m) |
316l(cf3m) |
|
球体 |
2cr13 氮化处理 |
304 |
316 |
316l |
|
阀杆 |
2cr13 |
304 |
316 |
316l |
|
阀座密封圈 |
ptfe、碳素纤维＋ptfe、对位聚苯 |
|||
|
填料 |
v型ptfe、柔性石墨 |
|||

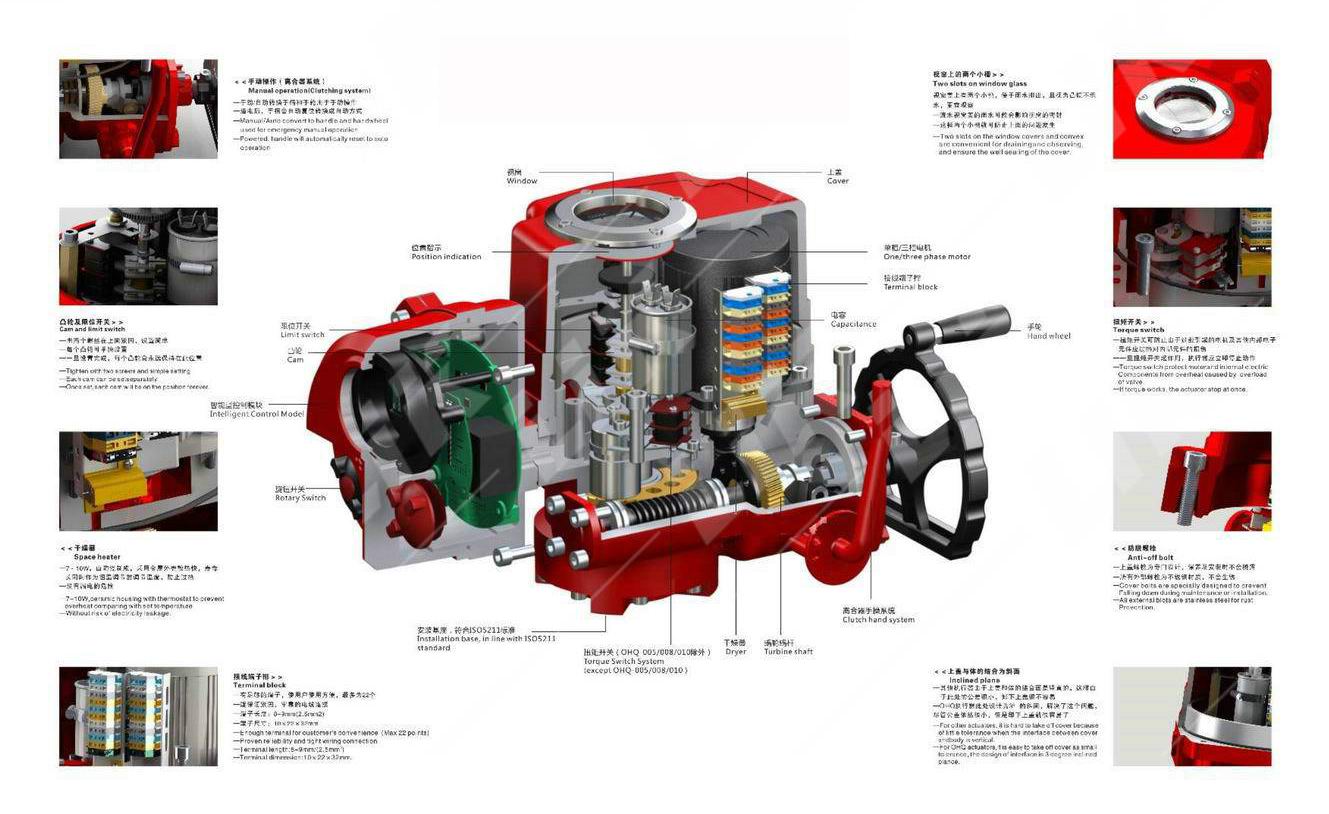

执行器参数
|
外壳 |
铝合金外壳，防水级别：ip67、ip68 |
|
控制电源 |
110/220v ac,50/60hz,±10％ |
|
限位开关 |
2×开(on)/关(off),spdt |
|
失效保护 |
内置热保护 |
|
手动操作 |
机械手柄 |
|
机械限位 |
2个外部调整螺栓 |
|
接线孔 |
m18 |
|
润滑 |
铝基润滑脂(ep) |
|
电机电源 |
110/220v ac,380/440v ac,50/60hz,±10％ |
|
电机 |
鼠笼式异步电动机 |
|
辅助限位开关 |
2×开(on)/关(off),spdt |
|
指示器 |
连续的位置指示 |
|
自锁装置 |
蜗轮，蜗轮杆机构提供自锁 |
|
干燥器 |
7-10w(110/220v ac)防冷凝 |
|
环境温度 |
-20℃-70℃ |
进口电动球阀的安装
进口电动球阀安装前的准备
球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。
把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。
核对球阀的标志，查明球阀完好无损。将阀全开全闭数次证实其工作正常。
拆去球阀两端连接法兰上的保护件。
检查阀孔清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。
进口电动球阀安装过程
把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。
阀法兰与管线法兰间按管路设计要求装上密封垫。
法兰上的螺栓需对称、逐次、均匀拧紧。
连接气动管线(采用气动驱动器时)。
进口电动球阀安装后的检查
操作驱动器启、闭球阀数次，应灵活无滞涩，证实其工作正常。
按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。
