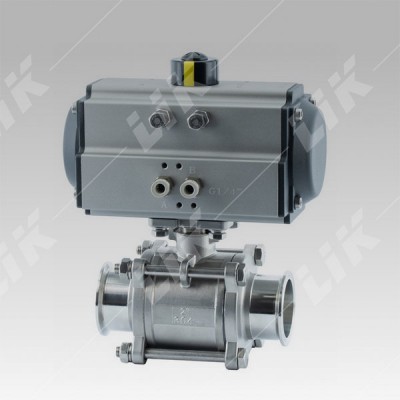

进口气动卡箍球阀结构是由三部分阀壳组成，用外部四只较长螺栓从两端夹住中间阀体与阀球而成。密封圈为全封闭式紧紧包裹住阀球，无空间和死角。两端为卡箍连接方便拆卸、清洗、维修。工作原理是通过执行器90度的旋转来带动球体的旋转，以达到介质的流通与阻断。
结构特点features
阀体结构整体式快装，不会有外部泄漏现象。
阀座由ptfe密封环及弹簧组成对压力和温度的变化适应能力强，在使用范围内不会产生泄漏。
阀杆的防渗漏结构、阀杆底部有1个ptfe自封密封垫和1个o型密封圈，上面有2个o型密封圈、两个ptfe密封垫组成，确保无泄漏。
阀体轻且易于保温。
球体的加工精度精密操作轻便，无不良干涉。
本页产品地址进口气动三片式内螺纹球阀http://www.germanyvalve.com/show-447.html
可选附件machine accessories
| 电磁阀 | 电磁阀有二位三通、二位五通、单电控、双电控、订货时注明 |
| 过滤减压阀 | 对气源进行稳压、过滤 |
| 限位开关 | 远程反馈开关信号 |
| 手轮机构 | 可实现手动开、关阀门 |
| 定位器 | 输入模拟量信号(4~20ma或者0~10v)，调节阀门开度 |
| 备注 | 以上附件不是标准配件，如需配置请订货时说明，电磁阀和限位开关有防爆和非防爆，如需防爆需注明防爆等级 |
外形尺寸overall dimension
| 公称通径 | t | h | k | r | b | p | d |
| dn15 | 98 | 45 | 23 | 15 | 16 | 50.5 | 19 |
| dn20 | 106 | 54 | 26.5 | 20 | 22 | 50.5 | 25 |
| dn25 | 116 | 56 | 28 | 25 | 29 | 50.5 | 32 |
| dn32 | 134 | 68 | 36 | 32 | 35 | 50.5 | 38 |
| dn40 | 145 | 73 | 38.5 | 38 | 38 | 50.5 | 42 |
| dn50 | 158 | 84 | 44 | 49 | 49 | 64 | 53 |
| dn65 | 178 | 95 | 61 | 65 | 67 | 91 | 75 |
| dn80 | 222 | 100 | 70 | 80 | 85 | 106 | 89 |
|
dn100 |
295 | 112 | 82 | 100 | 105 | 119 | 108 |
